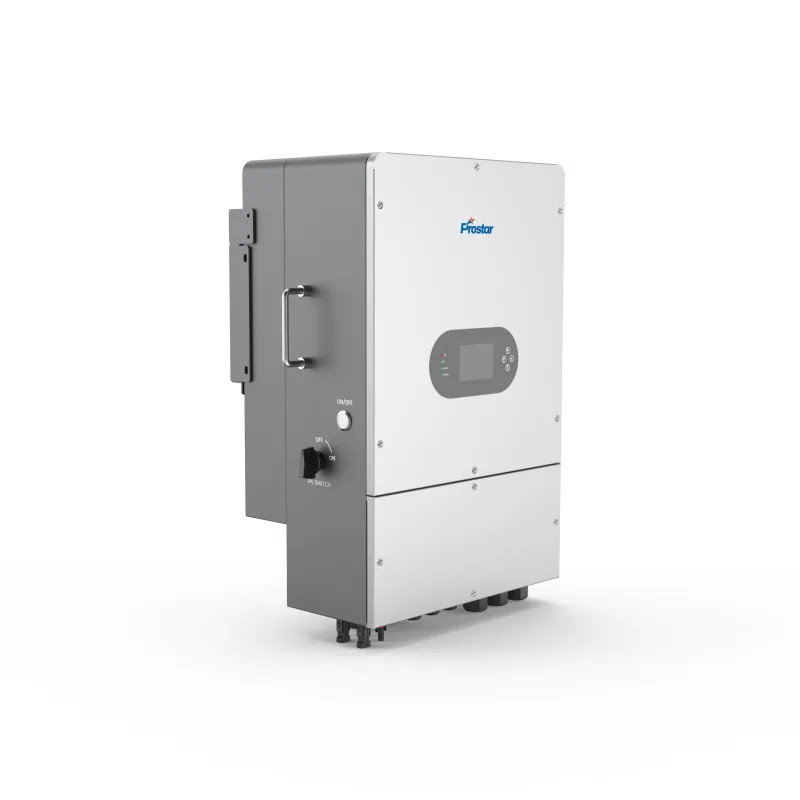

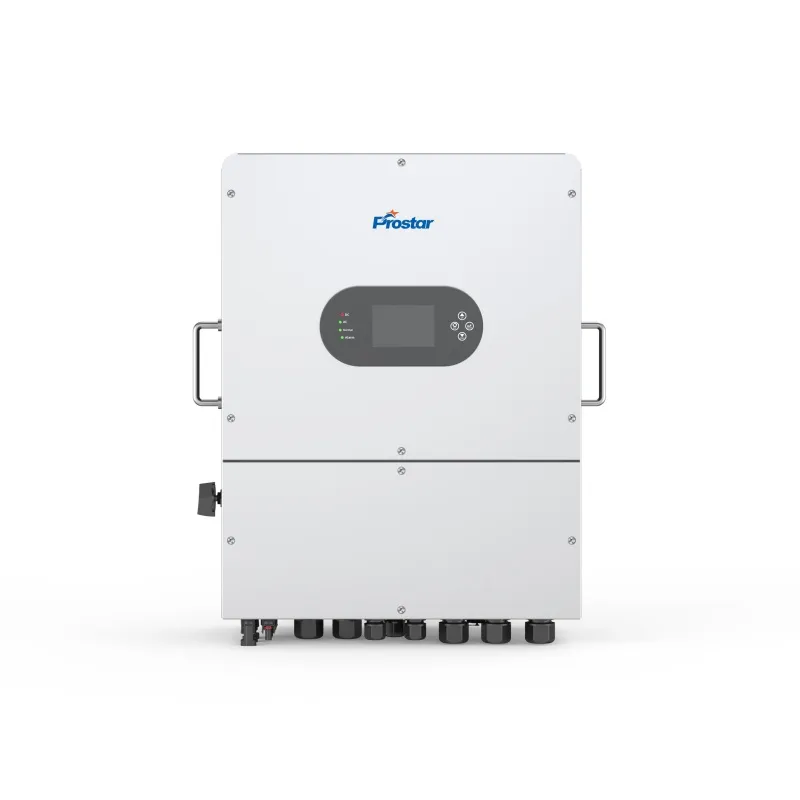

Надёжное энергоснабжение под открытым небом
При проектировании солнечной электростанции часто возникает проблема: где разместить инвертор, если нет отдельного помещения? Или как модернизировать уже работающую сетевую станцию, добавив к ней накопители энергии? Обычные инверторы для таких задач не подходят – им требуется защита от внешней среды и специальные режимы работы. Гибридный инвертор Prostar PHYD серии мощностью от 6 до 12 кВт предлагает инженерно выверенное решение: корпус со степенью защиты IP65 позволяет монтировать его непосредственно на улице – на стене дома, фасаде производственного цеха или под навесом. Встроенная функция AC Coupling даёт возможность интегрировать инвертор с уже существующими сетевыми инверторами, превращая обычную солнечную станцию в гибридную с накоплением энергии. Это технически оправданный выбор для объектов, где важны компактность, защита от окружающей среды и возможность масштабирования.
PHYD – это не просто инвертор, а универсальный инструмент для создания, модернизации и расширения энергосистем в самых разных условиях.
Частные дома и дачи без хозяйственных помещений. На многих загородных участках просто нет места для установки оборудования внутри дома. Инвертор с классом защиты IP65 можно смело крепить на наружную стену. Ему не страшны ни косой дождь, ни снежные заносы, ни летняя пыль. Знаете ли вы, что для российского климата с его резкими перепадами влажности и температуры это критически важное преимущество перед моделями, предназначенными только для помещений?
Модернизация существующих сетевых станций (ретрофит). Предположим, у вас уже работает сетевая солнечная станция мощностью, скажем, 10 кВт, и вы хотите добавить к ней аккумуляторы, чтобы накапливать избыточную энергию днём и использовать её вечером или при отключении сети. Вместо полной замены оборудования вы устанавливаете PHYD и подключаете его к общей сети переменного тока. Режим AC Coupling позволяет инвертору отслеживать избыток генерации от старых сетевых инверторов и направлять его на заряд батарей, а при необходимости – отдавать накопленную энергию в нагрузку. Это экономически эффективный апгрейд без демонтажа работающего оборудования.
Коммерческие объекты и производства. Для питания наружного освещения, систем вентиляции, охраны или небольших производственных линий. Возможность объединения до 16 инверторов PHYD в параллель (как в однофазную, так и в трёхфазную систему) позволяет наращивать суммарную мощность до 192 кВт. Это масштабируемое решение для растущего бизнеса, где потребности в энергии могут увеличиваться поэтапно.
Объекты с нестабильной сетью и резервным генератором. Инвертор PHYD поддерживает подключение дизель-генератора. Встроенные алгоритмы позволяют автоматически запускать генератор при глубоком разряде аккумуляторов и длительном отсутствии солнца, а также заряжать батареи от генератора. Это стандартный инженерный подход для создания truly автономных систем, особенно в удалённых районах с ненадёжным сетевым напряжением.

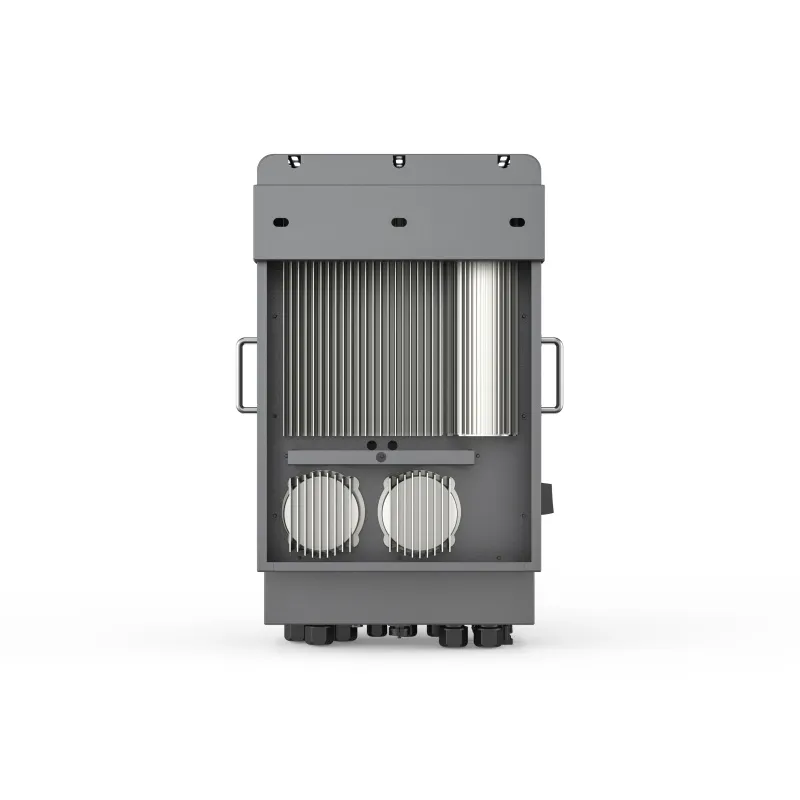

Полная защита от внешней среды (IP65). Корпус инвертора выполнен герметичным и устойчивым к воздействию водяных струй. Электронные компоненты защищены от конденсата и коррозии благодаря специальному покрытию плат. Это технически оправданное решение для регионов с высокой влажностью, частыми осадками или резкими перепадами температур, например, для российского побережья или горных районов. Инвертор можно устанавливать на открытом воздухе без дополнительных защитных кожухов.
AC Coupling – интеграция с любыми сетевыми инверторами. Главная особенность для модернизации. PHYD подключается к общей сети переменного тока, где уже работают ваши старые сетевые инверторы. С помощью трансформаторов тока или умного счётчика он измеряет избыток генерации и направляет его на заряд аккумуляторов. В вечернее время или при отключении сети он питает нагрузку от батарей. Это технически грамотный способ добавить накопление в уже существующую систему без её демонтажа.
Масштабируемость: параллельная работа до 16 инверторов. Для проектов, где требуется высокая мощность или резервирование. До 16 инверторов PHYD могут работать параллельно, формируя как мощную однофазную систему (увеличивая допустимый ток), так и трёхфазную систему 220/380В для питания промышленного оборудования. Цифровое управление на базе DSP гарантирует точную синхронизацию и равномерное распределение нагрузки между модулями.
Гибкое управление энергией: 6 временных периодов. В отличие от простых инверторов, PHYD позволяет задать до 6 временных интервалов для каждого дня недели. Вы можете настроить приоритеты: когда батарея заряжается от сети (например, по ночному тарифу), когда разряжается на нагрузку, а когда работает только от солнечных панелей. Это максимальная автоматизация энергопотребления, позволяющая оптимизировать затраты на электроэнергию.
Мощный заряд/разряд до 135А и поддержка литиевых батарей. Максимальный ток заряда и разряда составляет 135А, что обеспечивает быстрый обмен энергией даже при высокой мощности. Инвертор полностью совместим с литий-ионными батареями (LiFePO4), автоматически адаптируется к их BMS и поддерживает точную настройку параметров заряда. Функция холодного старта позволяет запустить систему даже при полностью разряженных литиевых батареях – достаточно солнечного света или сети.
| Модель | PHYD6K-PL | PHYD8K-PL | PHYD10K-PL | PHYD12K-PL |
| Данные входа PV-строк | ||||
| Максимальная входная мощность DC (Вт) | 7800 | 10400 | 13000 | 15600 |
| Номинальное входное напряжение PV (В) | 370 (125-500) | |||
| Пусковое напряжение (В) | 125 | 150-425 | ||
| Диапазон напряжения MPPT (В) | 150-425 | 200-425 | ||
| Диапазон напряжения MPPT при полной нагрузке (В) | 200-425 | 125 | ||
| Максимальный входной ток DC (А) | 13+13 | 20+20 | 26+26+26 | |
| Максимальный ток короткого замыкания PV Isc (А) | 22+22 | 44+44 | — | |
| Количество MPPT-трекеров | 2 | 3 | ||
| Количество строк на один MPPT | 1+1 | 1+1 | 1+1+1 | |
| Данные выходного AC | ||||
| Номинальная выходная мощность AC (Вт) | 6000 | 8000 | 10000 | 12000 |
| Максимальная выходная мощность AC (Вт) | 6600 | 8800 | 11000 | 13200 |
| Номинальный выходной ток AC (А) | 27.3/26.1 | 36.4/34.8 | 45.5/43.5 | 54.6/52.2 |
| Максимальный выходной ток AC (А) | 30/28.7 | 40/38.3 | 50/47.9 | 60/57.4 |
| Максимальный непрерывный сквозной ток AC (А) | 40 | 50 | 60 | 60 |
| Пиковая мощность (автономный режим) | Двукратная номинальная мощность, 10 с | |||
| Коэффициент мощности | 0.8 с опережением – 0.8 с запаздыванием | |||
| Выходная частота и напряжение AC | 50/60 Гц; L/N/PE 220/230 В AC | |||
| Тип сети | Однофазный | |||
| Общий коэффициент гармонических искажений (THD) | 3% от номинальной мощности | |||
| Инжекция постоянного тока | ≤0.5% от номинального тока (In) | |||
| Аккумуляторная батарея | ||||
| Тип батареи | Свинцово-кислотная или литий-ионная | |||
| Диапазон напряжения батареи (В) | 40-60 | |||
| Максимальный зарядный ток (А) | 135 | 190 | 220 | 250 |
| Максимальный ток разряда (А) | 135 | 190 | 220 | 250 |
| Внешний датчик температуры | Да | |||
| Кривая зарядки | 3 стадии / выравнивание | |||
| Стратегия зарядки для литий-ионной батареи | Автоматическая адаптация к BMS | |||
| КПД | ||||
| Максимальный КПД | 97.60% | |||
| Европейский КПД | 96.50% | |||
| КПД MPPT | 99.0% | |||
| Функции защиты | ||||
| Защита от островного режима | Да | |||
| Защита от обратной полярности входа PV-строк | Да | |||
| Контроль сопротивления изоляции | Да | |||
| Устройство контроля остаточного тока | Да | |||
| Защита от перегрузки по току на выходе | Да | |||
| Защита от короткого замыкания на выходе | Да | |||
| Защита от импульсных перенапряжений | DC тип II / AC тип II | DC тип II / AC тип III | DC тип II / AC тип II | |
| Защита от перенапряжения | DC тип II / AC тип III | |||
| Сертификация и стандарты | ||||
| Соответствие сетевым требованиям | IEC62116/IEC61727/EN50549-1 | |||
| Безопасность и ЭМС / стандарты | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | |||
| Общие данные | ||||
| Диапазон рабочей температуры (°C) | −40~60°C, снижение мощности при >45°C | |||
| Охлаждение | Интеллектуальное охлаждение | |||
| Уровень шума (дБ) | ≤50 дБ | |||
| Связь с BMS | RS485; CAN | |||
| Режим мониторинга | WiFi, APP | |||
| Вес (кг) | 24 | 29 | 31 | |
| Габариты (Ш×В×Г, мм) | 346x506x255 | 426x526x255 | 466x576x254 (без учёта разъёмов и кронштейнов) | |
| Степень защиты | IP65 | |||
| Способ установки | Настенный монтаж | |||
| Гарантия | 5 лет (10 лет — опционально) | |||
Примечание: Производитель оставляет за собой право вносить изменения в спецификацию без уведомления.
Работа в сетях с отклонениями напряжения. Широкий допуск входного напряжения и алгоритмы DSP обеспечивают стабильную работу при типичных для российских сетей колебаниях. При питании от генератора специальные алгоритмы плавного потребления исключают срыв генерации.
Температурный диапазон и защита от конденсата. Компоненты рассчитаны на работу от -10°C до +50°C. Герметичный корпус IP65 исключает попадание влаги и пыли, а специальное покрытие плат защищает от коррозии даже при высокой влажности. Это технически оправданное решение для установки в неотапливаемых помещениях или на открытом воздухе.
Русскоязычная документация и поддержка. Каждый инвертор поставляется с подробным руководством на русском языке, включающим схемы подключения, настройку AC Coupling и параллельной работы. Инженерная поддержка доступна на всех этапах проекта – от расчёта до пусконаладки.
Сертификация и контроль качества. Производство сертифицировано по стандартам ISO9001, ISO14001, ISO45001. Прямые поставки и наличие компонентов на складе гарантируют оперативное решение вопросов гарантийного и постгарантийного обслуживания.
Вопрос: Что такое AC Coupling и зачем это нужно?
Ответ: AC Coupling – это режим, позволяющий подключать гибридный инвертор PHYD параллельно с уже существующими сетевыми инверторами, которые просто продают энергию в сеть. PHYD измеряет общую нагрузку и генерацию, излишки от сетевых инверторов направляет на заряд батарей. Ночью или при отключении сети он питает дом от батарей. Это технически оправданный способ модернизации старых солнечных станций без их демонтажа.
Вопрос: Можно ли устанавливать PHYD на улице в сильный мороз?
Ответ: Рабочий диапазон температур заявлен до -10°C. При более низких температурах инвертор может не включиться или работать некорректно. Технически оправдано размещать его в месте, где температура не опускается ниже -10°C (например, под козырьком с учётом обогрева от солнца). Для регионов с суровой зимой рекомендуется установка в утеплённом, но вентилируемом шкафу или помещении.
Вопрос: Сколько инверторов PHYD можно объединить в параллель и какую максимальную мощность я получу?
Ответ: Вы можете объединить до 16 инверторов. Для модели 12 кВт максимальная суммарная мощность составит 192 кВт. Система может быть сконфигурирована как однофазная (с огромным током) или как трёхфазная 220/380В. Это позволяет масштабировать систему по мере роста потребностей.
Вопрос: Обязательно ли покупать все инверторы сразу? Можно ли добавить второй позже?
Ответ: Да, система проектируется с запасом. Вы можете начать с одного-двух инверторов, а затем, когда потребуется увеличение мощности, докупить и подключить дополнительные в параллель к уже работающим. Процедура «горячего» подключения описана в руководстве.
Вопрос: Как подключать дизель-генератор к PHYD?
Ответ: Инвертор имеет специальный вход для генератора. Вы подключаете генератор к этому входу и настраиваете параметры автозапуска. Когда напряжение на батареях падает ниже заданного порога и нет солнца, PHYD подаст сигнал на запуск генератора и начнёт заряжать батареи, одновременно питая нагрузку.
Для правильного выбора конфигурации, расчёта параметров AC Coupling или параллельной системы запросите технико-коммерческое предложение. Наши инженеры подготовят схему включения и спецификацию с учётом ваших нагрузок и требований.
[Кнопка: Получить ТКП и схему подключения]
Рассчитаем модернизацию вашей станции или новую систему
[Кнопка: Скачать руководство по AC Coupling]
Изучите детали настройки для ретрофита
