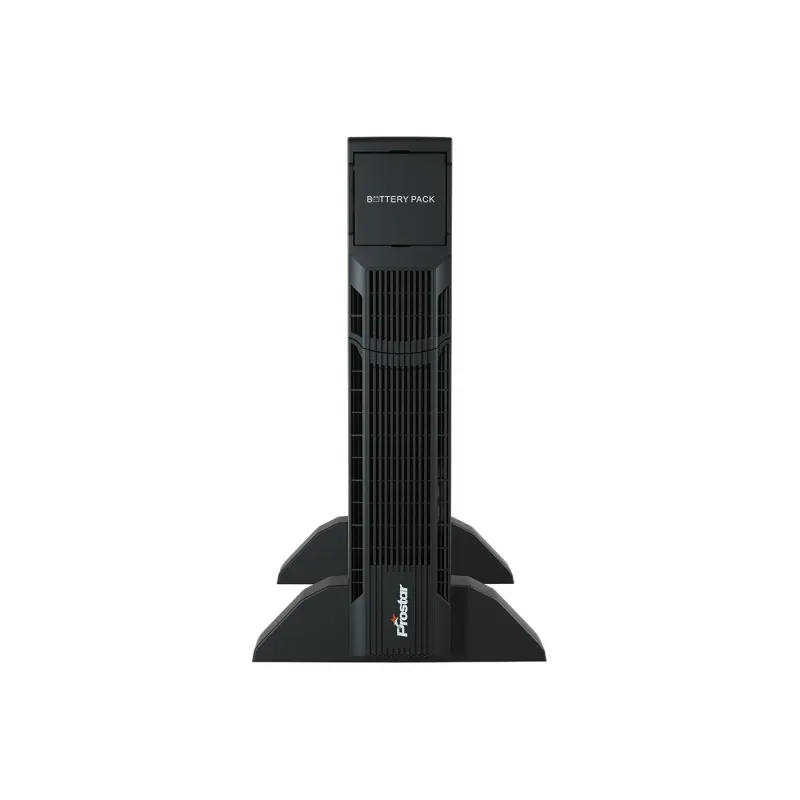

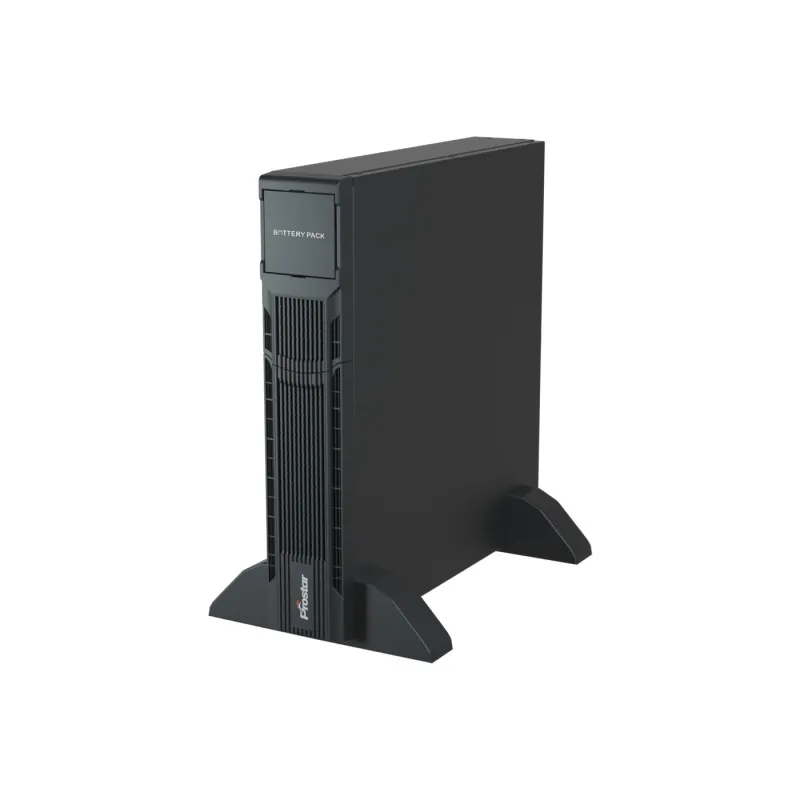

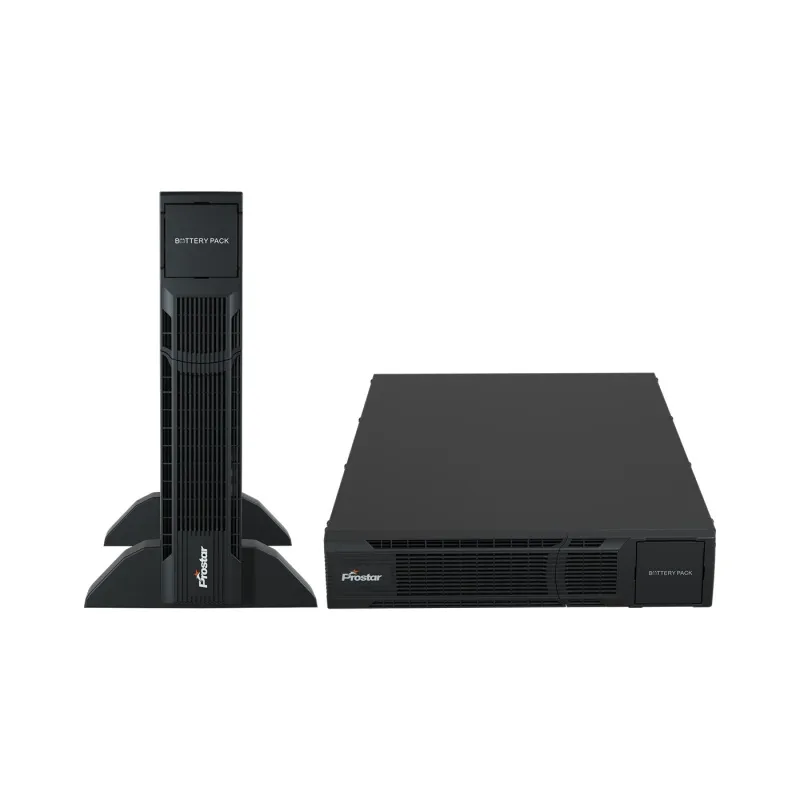

Для обеспечения бесперебойной работы критического оборудования недостаточно просто иметь ИБП. Ключевую роль играет время автономии, которое напрямую зависит от емкости аккумуляторных батарей. Стоечные батарейные модули серии PER-B представляют собой профессиональное решение для увеличения времени резерва вашего онлайн-ИБП. Они специально разработаны для интеграции в стандартные 19-дюймовые серверные стойки и шкафы, предлагая широкий выбор системных напряжений — от 72 до 240 В постоянного тока.

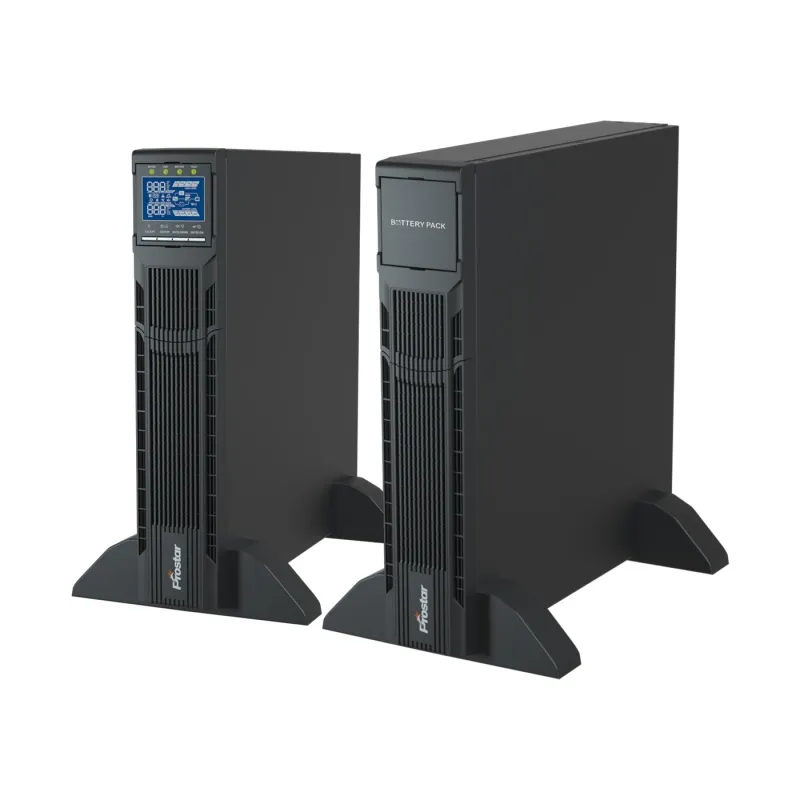

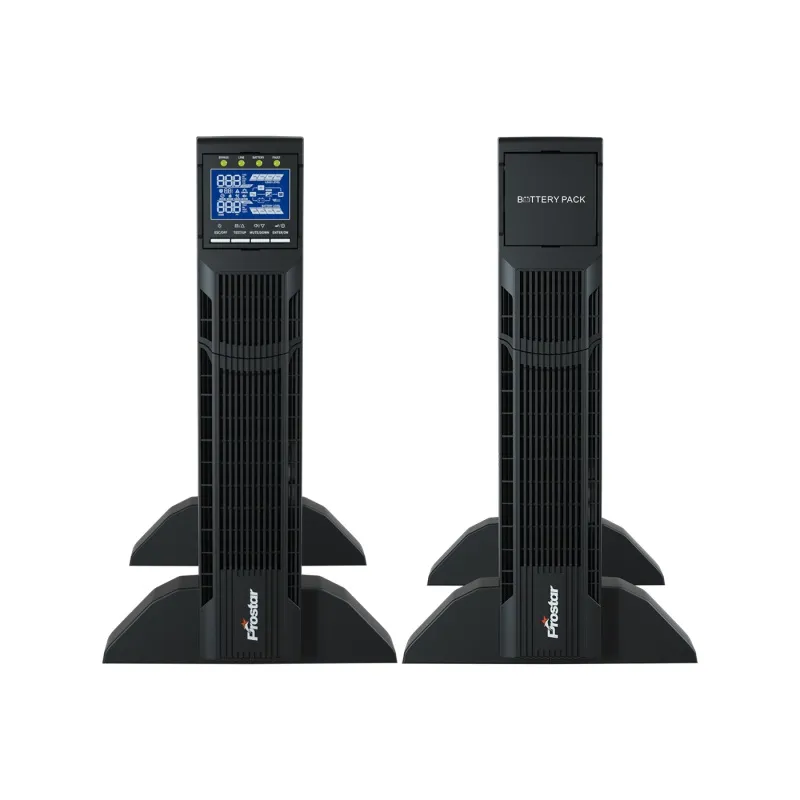

Серия PER-B идеально сочетается с длинно-автономными версиями ИБП Prostar серий PER и PET (модели без индекса "B"), обеспечивая единое и масштабируемое решение для защиты критической инфраструктуры.
Серия PER-B включает модули на различные напряжения постоянного тока, что позволяет легко подобрать батарейный блок для большинства моделей ИБП. Выбор напряжения должен соответствовать параметрам вашего основного ИБП.

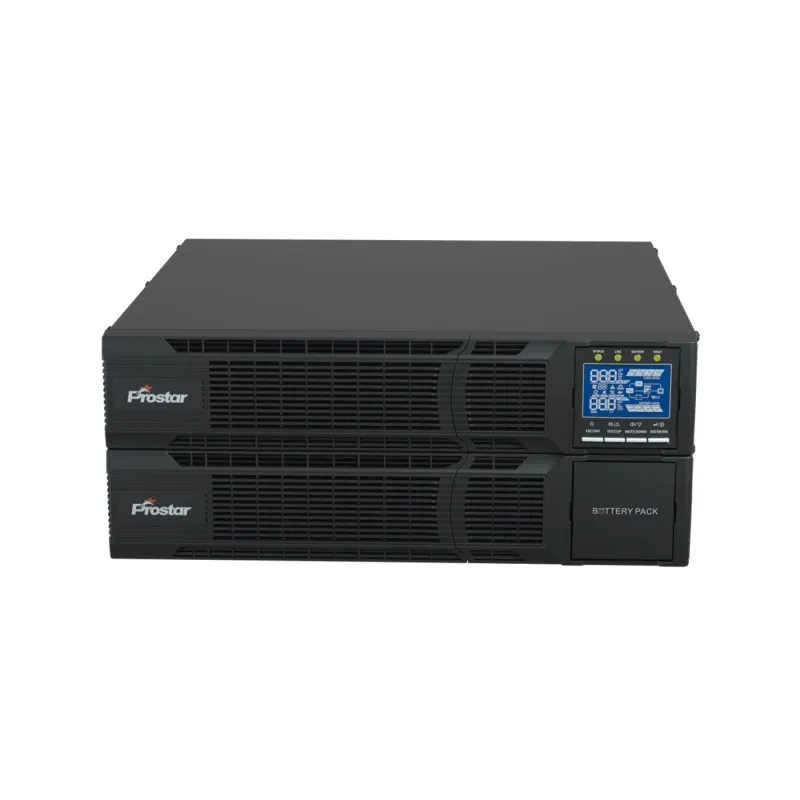

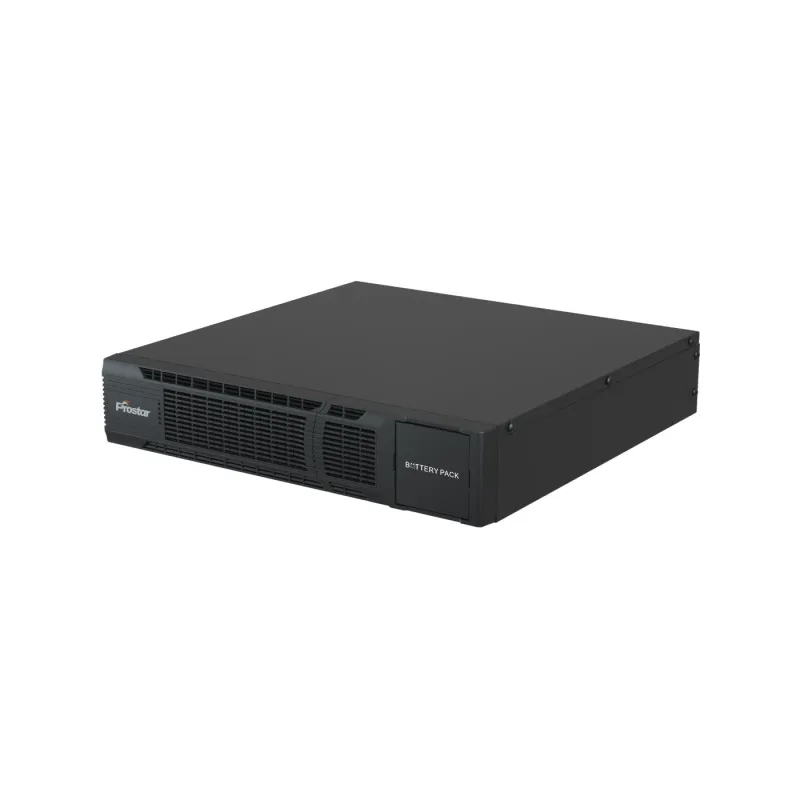

● PER-72VB (72В) и PER-96VB (96В): Идеально подходят для наращивания автономии ИБП мощностью до 3 кВА, таких как PET1103 или PER1103. Их компактный 2U корпус позволяет разместить модуль непосредственно под ИБП в серверной стойке.

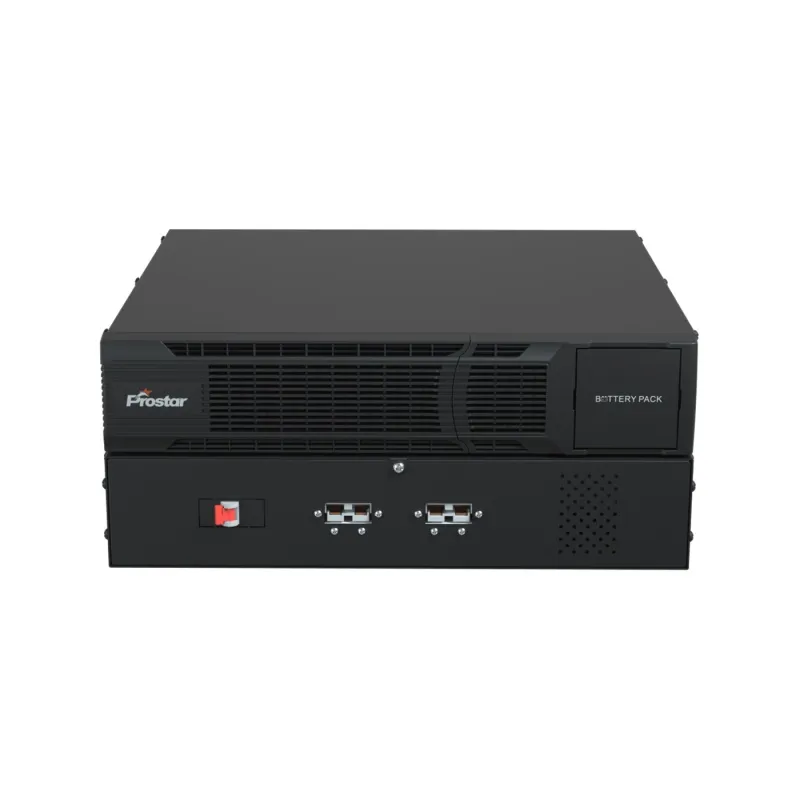

● PER-192VB (192В): Оптимальное решение для систем 6-10 кВА, включая модели PET1106, PER1106 и PER1110. Благодаря напряжению 192В и использованию 16 батарей, этот модуль обеспечивает отличный баланс между емкостью и компактностью (2U).
● PER-240VB (240В): Флагманский модуль для самых требовательных систем, совместимый с трехфазно-однофазными ИБП серии PET3110-3120. Высокое напряжение звена постоянного тока снижает токи и потери, позволяя создавать мощные батарейные банки для длительной автономии крупных объектов. Высота корпуса составляет 3U.
Знаете, возможность выбора напряжения батарейного звена, идентичного напряжению вашего ИБП, гарантирует корректную работу зарядного устройства и точный расчет оставшегося времени автономии. Это технически оправданное решение, исключающее ошибки при проектировании системы гарантированного питания.
Архитектура серии PER-B предусматривает возможность параллельного подключения модулей. Это означает, что вы не ограничены емкостью одного блока. По мере роста потребностей вашей инфраструктуры, вы можете легко добавлять дополнительные батарейные модули PER-B в ту же стойку, объединяя их параллельно для пропорционального увеличения общей емкости и, соответственно, времени автономной работы нагрузки. Для финансового директора это означает возможность поэтапного инвестирования в систему резервного питания без необходимости замены уже установленного оборудования.
Скажем, для серверной с ИБП PER1106 (6 кВт) и потребляемой мощностью 3 кВт, один модуль PER-192VB обеспечит около 2-3 часов автономии. Добавление второго такого же модуля параллельно удвоит это время. Собственно говоря, это и есть главное преимущество модульной архитектуры.
Каждый модуль серии PER-B спроектирован с учетом требований надежности и удобства обслуживания:
● Герметичная необслуживаемая конструкция: Внутри модуля установлены герметичные свинцово-кислотные батареи (VRLA) с технологией AGM. Они не требуют долива электролита и безопасны для использования в офисных и серверных помещениях.
● Низкий саморазряд: Батареи сохраняют заряд в течение длительного времени, что делает модули готовыми к работе даже после продолжительного хранения на складе.

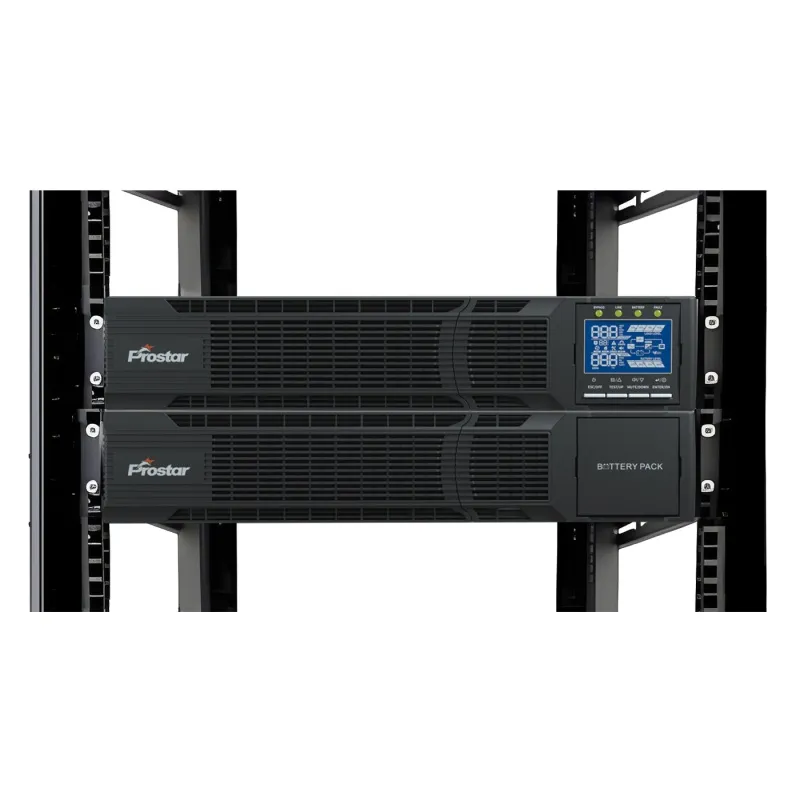

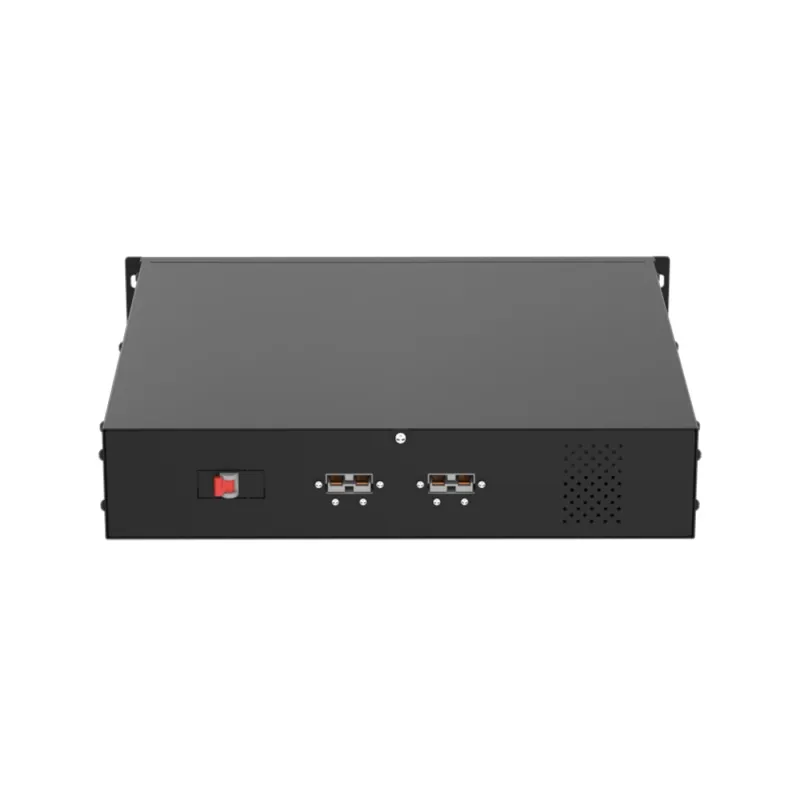

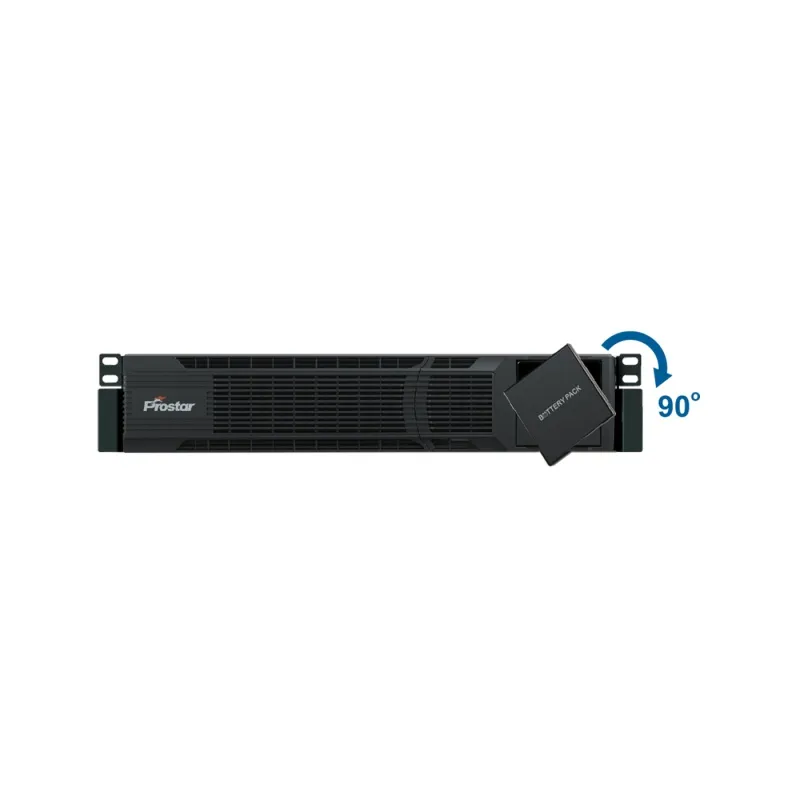

● Простая установка и замена:Модули устанавливаются на направляющие в стойку, как и обычное серверное оборудование. Подключение к ИБП осуществляется с помощью стандартных разъемов Anderson Powerpole на задней панели. Замена вышедшего из строя модуля производится быстро и без специальных инструментов.
● Встроенный автоматический выключатель: Каждый модуль оснащен собственным автоматическим выключателем (breaker) на задней панели, что обеспечивает безопасность при монтаже, обслуживании и защиту от токов короткого замыкания.
| Модель | PER-72VB | PER-96VB | PER-192VB | PER-240VB |
| Тип аккумуляторных батарей | Герметичная необслуживаемая | |||
| Напряжение АКБ | 72VDC | 96VDC | 192VDC | 240VDC |
| Габариты (ШхГхВ, мм) | 440X420X88 [2U] | 440X680X88 [2U] | 440X600X132 [3U] | |
| Вес (кг) | 23 | 28 | 48 | 57 |
| Емкость аккумуляторов | Аккумулятор VRLA 12 В 7 А·ч (по умолчанию) или 12 В 9 А·ч | |||
| Количество аккумуляторов (в линейке) | 6 | 8 | 16 | 20 |
| Ток заряда | 1 А, макс. 4 А | |||
| Напряжение заряда | 81VDC | 108VDC | 216VDC | 270VDC |
| Защитный автомат / Выключатель | 1P/63A | |||
| Выходные разъемы / Порты | 2 × разъёма Anderson | |||
| Условия эксплуатации | ||||
| Температура при зарядке | -10°C - 40°C | |||
| Температура при разрядке | -15°C - 45°C | |||
| Температура хранения | -20°C - 40°C | |||
[РАССЧИТАТЬ СТОИМОСТЬ ПРОЕКТА]
(Инженер подберёт оптимальную конфигурацию модулей под ваше время автономии)
Серверные и центры обработки данных. Модули PER-B идеально подходят для обеспечения длительной автономии серверов, систем хранения данных и сетевого оборудования в серверных стойках. Возможность параллельного подключения позволяет гибко наращивать время резерва по мере необходимости. В паре с ИБП PER1106 или PER1110 они создают законченное решение для ЦОД малого и среднего бизнеса.
Телекоммуникационные узлы. Для узлов связи и серверных шкафов провайдеров, где критически важна стабильность питания, модули PER-B обеспечивают необходимое резервирование. Компактный 2U форм-фактор экономит место. Совместно с ИБП серии PET1106 или PET1110 они гарантируют бесперебойную связь.
Промышленные системы автоматизации. На промышленных объектах, в системах диспетчеризации и управления, батарейные модули PER-B используются для создания централизованных батарейных банков, питающих критически важные контроллеры и панели оператора. В сочетании с трехфазно-однофазными ИБП PET3115 или PET3120 они обеспечивают надежное питание для АСУ ТП.
Все модули серии PER-B производятся с использованием качественных компонентов и проходят строгий контроль. Конструкция на основе герметичных батарей гарантирует безопасность и длительный срок службы (при соблюдении температурного режима). Мы предоставляем официальную гарантию 1 год на батарейные модули и осуществляем техническую поддержку на русском языке. Это значит, что при возникновении любых вопросов вы можете рассчитывать на квалифицированную помощь наших инженеров.
В: Как выбрать подходящий батарейный модуль PER-B для моего ИБП?
О: Необходимо выбрать модуль, напряжение которого соответствует напряжению батарейного звена вашего ИБП. Для ИБП PER1103 (96В) требуется PER-96VB, для PER1106 (192В) – PER-192VB. Если вы не уверены, обратитесь к нашим инженерам – они помогут с подбором.
В: Можно ли подключать несколько модулей PER-B параллельно к одному ИБП?
О: Да, архитектура PER-B поддерживает параллельное подключение до нескольких модулей для пропорционального увеличения общей емкости и времени автономии. Это позволяет гибко наращивать систему по мере роста требований.
В: Как рассчитать время автономной работы с батарейными модулями?
О: Время работы зависит от емкости модуля и фактической нагрузки. Например, для ИБП PER1106 с нагрузкой 3000 Вт и одним модулем PER-192VB (16 батарей 12В 7Ач) ориентировочное время составит около 1–1.5 часов. При использовании модулей с батареями 9Ач или при параллельном подключении нескольких модулей время пропорционально увеличивается. Наши инженеры выполнят точный расчет под вашу задачу.
В: Можно ли использовать модули PER-B с UPS других производителей?
О: Модули PER-B разработаны для оптимальной работы с ИБП Prostar серий PER и PET, имеющими соответствующие напряжения батарейного звена. Технически они могут быть использованы с другими UPS при условии совпадения напряжения и корректной настройки зарядного устройства. Рекомендуем проконсультироваться с нашими инженерами.
В: Какова ожидаемая продолжительность жизни батарей внутри модуля?
О: При соблюдении рекомендованного температурного режима (20-25°C) и корректной работе зарядного устройства, срок службы герметичных батарей VRLA обычно составляет от 3 до 5 лет.
Получите техническое предложение с подбором батарейных модулей PER-B, необходимых для обеспечения требуемого времени автономной работы вашего оборудования.
[ПОЛУЧИТЬ ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ]
(Наш инженер подберет оптимальную конфигурацию модулей)
[СКАЧАТЬ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ]
(Подробная документация на русском языке)
(Бесплатная консультация по выбору и расчету)
